Smart. Silent. Space-saving.
speeroX
„Wie kann man einen Schneckenradsatz grundlegend verbessern? Oder kann man mit nur einem Radsatz gar mehrstufige Getriebekonzepte substituieren?“ Diese Fragen standen am Anfang der Entwicklung unserer neuartigen speeroX Verzahnung. Wir haben zahlreiche Alternativen entwickelt, konstruiert und umfangreichen Prüfungen unterzogen. Überzeugt hat uns die Variante, die weiterhin auf eine Schnecke setzt, aber die Verzahnung auf die Planseite des Schneckenrads verschiebt. Diese Verzahnung bietet gegenüber konventionellen Lösungen für Winkelgetriebe signifikante Vorteile bei Leistungsdichte, Geräusch und Lebensdauer. Außerdem können damit Anwendungen erschlossen werden, in denen klassische Schneckenradsätze wegen ihres Bauraums oder Wirkungsgrads an Grenzen stoßen. Diese Technologie nennen wir speeroX, und wir bieten sie Ihnen in kundenspezifischer Entwicklung und Fertigung an.
Welche neuen Anwendungen möchten Sie mit speeroX erschließen?
speeroX:
Leistungsstarke Winkelgetriebe-Konzepte als Stahl-Stahl- oder Metall-Kunststoff-Paarung
Stahl-Stahl-Paarung
Für Anwendungen mit besonders hohen Anforderungen an die Leistung
Metall-Kunststoff-Paarung
Für Anwendungen mit hohen Anforderungen an Betriebsgeräusch und Gewichtsreduktion
Ihre Vorteile mit der speeroX-Technologie
Kleiner Bauraum
Bei speeroX befindet sich die Verzahnung des Rads auf der Planseite. Dadurch reduziert sich konzeptbedingt der Abstand zwischen Antriebs- und Abtriebsachse. So lassen sich Getriebe konzipieren, die bei vergleichbaren Leistungsdaten deutlich kompakter sind.
Hohe Leistungsdichte
Bei speeroX greifen im Vergleich zu einem Schnecken- oder Schraubradsatz mehr Zähne gleichzeitig ineinander. So gewinnt der Getriebeaufbau an Tragfähigkeit und kann bei vergleichbarem Bauraum eine höhere Leistung oder höhere Lasten übertragen.
Geringe Geräuschentwicklung
Bei speeroX sind die Wälz- und Gleitanteile sehr ausgewogen. Durch die vorteilhaften Gleiteffekte bleibt die Verzahnung deutlich leiser als vergleichbare Antriebe mit Stirn- und Kegelrädern, bei denen überwiegend ein Abwälzen der Verzahnungen stattfindet.
Hohe Energieeffizienz
Durch die kinematisch günstigen Eingriffsverhältnisse der speeroX-Verzahnung wird die Reibung reduziert. So können ein hoher Wirkungsgrad und damit energieeffiziente Winkelgetriebe umgesetzt werden – besonders im Vergleich zu klassischen Schneckenradsätzen.
X-plore your opportunities!
Kundenspezifische Auslegung und Fertigung
Wir entwickeln speeroX-Radsätze ausschließlich maßgeschneidert für Ihre individuelle Anwendung. Und das aus gutem Grund: Weil wir Schlüsselkriterien wie Bauraum, Geräusch oder Wirkungsgrad priorisieren können, werden die Vorteile gegenüber klassischen Getriebearten noch deutlicher.
Bei kundenspezifischen Lösungen kann Framo Morat jahrzehntelange Erfahrung in Entwicklung und Fertigung vorweisen. Mit über 1,5 Mio. produzierten Schneckenradsätzen pro Jahr, einem breiten Spektrum an Planetengetrieben und zahlreichen realisierten Stirnrad- und Winkelgetrieben sind wir Ihr zuverlässiger Partner in der Entwicklung und Fertigung anwendungsspezifischer Antriebe. Profitieren auch Sie von unserem Knowhow und den Vorzügen der speeroX-Verzahnung!
Anwendungsbeispiele für speeroX-Radsätze
speeroX ist die optimale Lösung für Anwendungen, bei denen Bauraum und Wirkungsgrad die entscheidenden Anforderungen sind. Mit speeroX lassen sich extrem kompakte Getriebe zur Übertragung hoher Drehmomente umsetzen, die mit anderen Verzahnungstypen in dieser Weise nicht realisierbar sind.
speeroX in der Robotik und Medizintechnik
Neben höchster Positioniergenauigkeit und Langlebigkeit spielt in Robotik-Anwendungen die Leistungsdichte der eingesetzten Getriebe eine wesentliche Rolle: Sie entscheidet darüber, wie kompakt der Roboter konstruiert werden kann. Dieser anspruchsvolle Anwendungsbereich ist prädestiniert für den Einsatz von speeroX. Für die Medizintechnik ist noch ein weiterer Vorteil interessant: Die geringe Geräuschentwicklung macht Roboter mit speeroX-Radsätzen zu einem leisen und leistungsstarken Partner der Operateure.
speeroX in der Fördertechnik
Industrielle Stetigförderer sind in der Regel rund um die Uhr in Betrieb. Daher sind langlebige, wartungsarme und energieeffiziente Antriebskomponenten von großer Bedeutung. Die Verzahnung der speeroX-Radsätze kann gezielt für den Dauerbetrieb in einer Vorzugsrichtung optimiert werden. Dies minimiert Energieverluste und steigert den Wirkungsgrad und die Lebensdauer der Förderanlagen.
speeroX in Automotive-Anwendungen
Für Sitzverstellungen, Fensterheber und andere Komfortantriebe im Automobil-Umfeld gilt: Sie sollen gleichermaßen leicht, leise und leistungsstark sein, damit die Fahrzeuge bei hohem Komfort auch hohe Dynamik bieten. Hier kommen die speeroX-Verzahnungen ins Spiel, weil sie durch ihre erhöhte Leistungsdichte hohe Lasten auf geringem Bauraum übertragen können. Dank der Metall-Kunststoff-Paarung tragen sie zusätzlich zur Gewichtsoptimierung der Aktuatoren bei.
speeroX in der Intralogistik
In der Intralogistik müssen Antriebskomponenten und -systeme hohe Anforderungen an Dynamik, Lebensdauer und Energieeffizienz erfüllen. Schließlich sollen Flurförderzeuge, Hochhubwagen und elektrische Gabelstapler möglichst lange und ohne ungeplante Unterbrechungen im Einsatz sein. Die speeroX-Radsätze lassen sich gezielt für diese Anforderungen auslegen. So entstehen zuverlässige und robuste Antriebssysteme – und durch den geringen Bauraum ergeben sich zusätzliche Möglichkeiten für die Weiterentwicklung der Fahrzeuge.
speeroX in Operationsmikroskopen
Operationsmikroskope müssen Chirurgen eine präzise und stabile Handhabung ermöglichen. Dafür sind Antriebslösungen erforderlich, die Zuverlässigkeit, Laufruhe und ein feines Handling vereinen. Der speeroX Radsatz in verschleißarmer Stahl-Stahl-Materialkombination stellt eine exakte Positionierung dauerhaft sicher. Ausgewogene Gleiteffekte minimieren Betriebsgeräusche – ein entscheidender Vorteil im sensiblen OP-Umfeld. Gleichzeitig sorgt die kompakte Bauweise für eine platzsparende Integration, während die effizienzoptimierte Auslegung ein kraftfreies Bedienen des Systems ermöglicht.
speeroX in bionischen Handprothesen
Bionische Handprothesen bilden natürliche Bewegungen so realistisch wie möglich nach. Eine der größten Herausforderungen liegt dabei im begrenzten Bauraum: Auf engstem Raum müssen hohe Kräfte bei minimalem Verdrehspiel zuverlässig übertragen werden. Genau hier zeigt speeroX seine Stärken. Dank hoher Leistungsdichte, Effizienz und kompakter Bauweise ermöglicht das System langlebige und verlässliche Antriebe. So tragen Prothesen mit speeroX entscheidend dazu bei, die Lebensqualität zu verbessern – mit sicherer Funktion und maximaler Alltagstauglichkeit.
Referenzen (Auswahl)

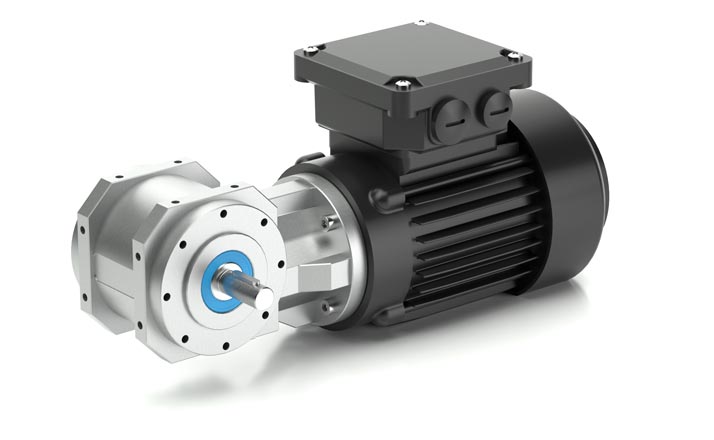

Aufsteckgetriebe und Getriebemotoren
Kosten und CO2-Emissionen reduzieren: Dieses Versprechen verbindet der Getriebespezialist Ruhrgetriebe mit den Aufsteckgetrieben und Getriebemotoren der ENEX-Line. Die wichtigste Getriebe-Komponente der Serie sind die speeroX-Radsätze: Auf kleinstem Bauraum ermöglichen sie hohe Wirkungsgrade und eine lange Lebensdauer – also alles das, was einen nachhaltigen Antrieb auszeichnet.
Operationsroboter
Roboter in der Medizintechnik stellen höchste Anforderungen an Leistungsdichte, Positionierungsgenauigkeit und eine geschickte räumliche Anordnung der Getriebe. Für den Motorenspezialisten maxon haben wir den speeroX-Radsatz für den RAD (Right Angle Drive) entwickelt und auf Tragfähigkeit und Herstellbarkeit optimiert. Entstanden ist ein Antrieb, der durch das geringe Gewicht und das minimale Verdrehspiel für den Einsatz in Operationsrobotern prädestiniert ist.
Die enge Zusammenarbeit von maxon und Framo Morat zeigt, wie durch gemeinsame Innovativität und Expertise zukunftsweisende Antriebstechnik entstehen kann.
