GEBHARDT entwickelt und realisiert Lösungen für automatisierte Materialflüsse in der Lagertechnik, Lagerautomatisierung, Fördertechnik und Robotik. Dazu zählen unter anderem FTS mit Paletten-Scherenhubtischen als Bestandteil automatisierter und mobiler Förderanlagen: Sie bringen Paletten, Gitterboxen oder Großladungsträger auf die erforderliche Förderhöhe und unterstützen so den geregelten und verketteten Materialfluss.

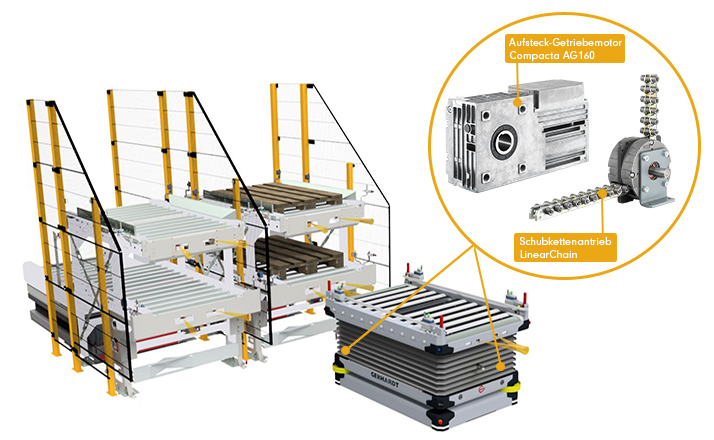

Das FTS mit Paletten-Hubtisch ist mit Rollenförderern ausgestattet und erfüllt dabei zwei wesentliche Aufgaben: Es transportiert Ladungsträger bis 1.500 kg, übergibt diese längs (short edge leading) an unterschiedlichste Fördertechnik-Übergaben im Feld und ermöglicht so die flexible Verkettung der Materialflüsse auf dem Shopfloor. Die Hubbewegung übernehmen zwei Aufsteck-Getriebemotoren Compacta AG160 von Framo Morat in Verbindung mit ebenfalls zwei Schubketten LinearChain aus dem Hause GROB Antriebstechnik.

Compacta AG160 und LinearChain für präzise Hubbewegungen

Nur durch diese smarte Kombination und größtmögliche Integration mehrerer Baugruppen zu einem kompakten und kraftvollen Gesamtsystem, können die Anforderungen aus den Materialflussprozessen und der mobilen Verkettung mit FTS kombiniert und realisiert werden. Mit einem Abtriebsmoment von 720 Nm und einer Abtriebsdrehzahl von 5 min⁻¹ bewegen die beiden Antriebe den Paletten-Scherenhubtisch sicher und gleichmäßig auf die gewünschte Förderhöhe. Der Aufsteck-Getriebemotor Compacta AG160 ist mit einem 40-V-BLDC-Motor ausgestattet, der hohe Drehmomente bei begrenztem Einbauraum ermöglicht. In Kombination mit den LinearChain-Schubketten entsteht eine kompakte und zuverlässige Hubbewegung.

Die Compacta-Baureihe vereint Motor, Schnecken-Stirnrad-Getriebe und Endschalter in einem kompakten Antriebssystem. Standard- und kundenspezifische Ausführungen ermöglichen eine anwendungsspezifische Auslegung für verschiedene Einsatzbereiche. Das Antriebskonzept wird durch zwei LinearChain-Schubketten von GROB Antriebstechnik mit einer Traglast von jeweils 18 kN ergänzt. Durch die 90°-Umlenkung der Schubketten wird bei einem Einbauraum von weniger als 200 mm ein Hub von über 700 mm erreicht. Die Schubketten gewährleisten eine präzise Kraftübertragung, auch bei ungleichmäßiger Lastverteilung. Zudem ermöglichen sie eine besonders platzsparende Integration in den Hubtisch.

Für den Anlagenbetreiber bedeutet das eine platzsparende Integration der Hubfunktion bei gleichzeitig zuverlässiger Kraftübertragung und Bereitstellung der erforderlichen Antriebsleistung.

Hersteller:

• GEBHARDT Fördertechnik GmbH: https://gebhardt-group.com/de/
• GROB Antriebstechnik GmbH: https://www.grob-antriebstechnik.de/

Gerne beraten wir Sie bei der Auslegung einer kundenspezifischen Antriebslösung für Ihre Anwendung. Kontaktieren Sie unser Sales-Team per E-Mail an drives@framo-morat.com oder telefonisch unter +49 7657 88-303.
